機電抗震技術核心
機電抗震措施，應根據設防烈度、建筑使用功能、房屋高度、結構類型和變形特
征、附屬設備所處的位置和運轉要求等，按相關部門標準的要求經綜合分析后確定。
所以，機電抗震是一項技術嚴謹的系統解決方案，每個項目都有不同的技術特性，其
設計方案也是不同的。機電抗爭需要嚴謹的技術方案，并配合成熟的配套產品，才能
為機電系統提供全面的保護，達到與建筑物抗震設防同步的效果。因此，機電抗震深
化方案需要專業公司依據自身產品的力學性能提供科學嚴謹的力學計算及驗算等。
抗震支架是由幾個零部件構成，牢固連接于已做抗震設計的建筑體，以地震力主
要荷載，限制附屬機電工程設施產生位移，控制管道振動，并將荷載傳遞至承載結構
上的各類組件或裝置，主要分為:
1.側向支撐:用于抵御與管(橋架或矩形風管)軸向垂直方向的相對位移的支撐架.
2.縱向支撐:用于抵御與管(橋架或矩形風管)軸向平行方向的相對位移的支撐架.
3.雙向支撐:用于抵御垂直于或平行于管(橋架或矩形風管)軸向的雙向相對位移的橫向
或縱向的支撐架.
4.四向支撐:用于抵御所有水平方向.上的相對位移,通常設置在立管上，當側向和縱向的
支撐點重合時，設置四向支撐可同時滿足兩個方向上的設計要求,能同時抵
御側向和縱向兩個方向的(由橫向和直的)相對位移支撐架.
產品的適用包括:

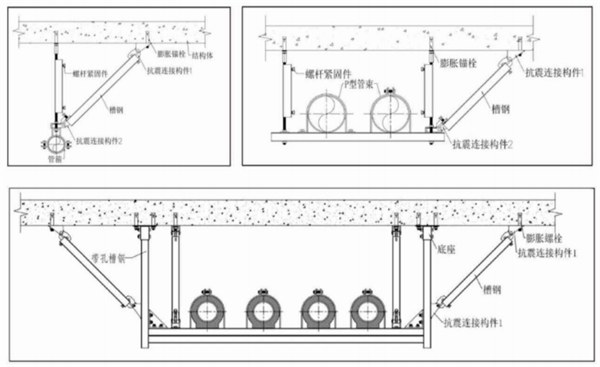

1單管抗震支撐(適用消防、冷熱水、空調等管道系統)

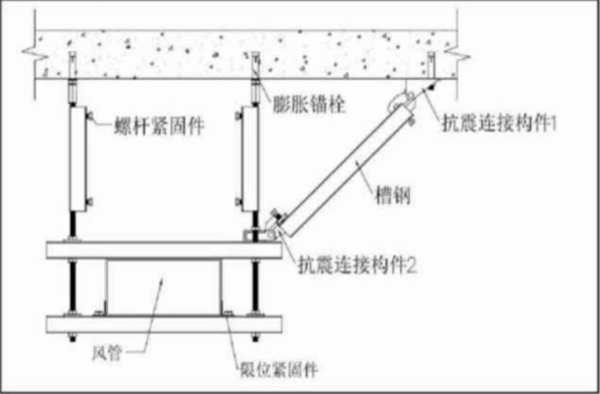

2.矩形風管支撐(適用通風、排煙管道系統)

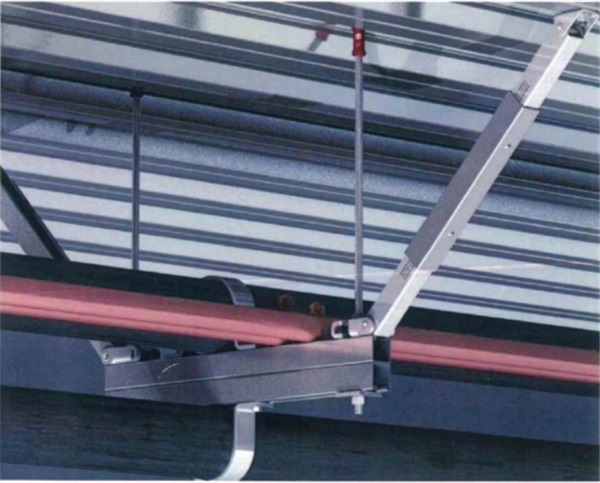

3.電纜橋架支撐(適用電纜線槽、橋架、電纜線盒等系統)
地震烈度是指地面及房屋等建筑物受地震破壞的程度。
地震設防烈度seismic fortification intensity, 一般情況下取基本烈度，但還需根據建筑物所在城市的
大小，建筑物的類別、高度以及當地抗爭設防小區規范建筑附屬機電設備支架的基本抗震措施都有哪些?
1、附屬于建筑的電梯、照明和應急電源系統、煙火監測和消防系統、采暖和空氣調節系統、通信系統、公
用天線等與建筑結構的連接構件和部件的抗震措施，應根據設防烈度、建筑使用功能、房屋高度、結構類型和
變形特征、附屬設備所處的位置和運轉要求等，按相關部門]標準的要求經綜合分析后確認。
下列附屬機電設備的支架可無抗爭設防要求:
重力不超過1.8KN設備;
內徑不小于25MM的煤氣管道和內徑小于60MM的電氣配管;
矩形截面積小于m、 和圓形直徑小于0. 70m風管。
